Data Flow Diagram
Data Flow Diagram

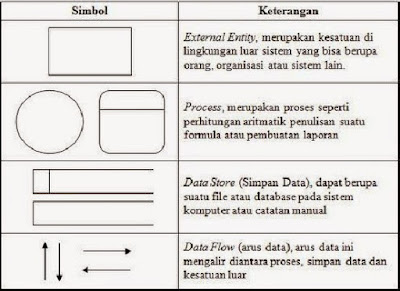

Fungsi dari Data Flow Diagram
1. Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.
2. DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.
3. DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.
Dekomposisi fungsional
Merupakan proses iterative untuk merinci (break down) sebuah sistem menjadi lebih rinci (High
level processes dijelaskan atas komponen sub process yang lebih rinci (lower-level sub
processes)). Dalam DFD, dekomposisi fungsional dinyatakan dalam pelevelan proses.
Level DFD
Level-0 DFD : Representasi proses-proses utama sistem pada abstraksi tingkat awal (high level
abstraction)
Level-1 DFD :Hasil dekomposisi Level 0 diagram
Level-n DFD :Hasil dekomposisi Level n-1 diagram
Context Diagram
Context diagram menunjukkan batasan sistem, entitas eks-ternal entities yang berinteraksi dengan
sistem, dan flor in-formasi utama antar entitas dan sistem.
Ketentuan
1. Ada konservasi
input dan
output terhadap
data flow apabila
proses didekomposisi
ke
level yang lebih rinci
2. Seimbang
(Balanced) memiliki
arti
3. Jumlah input ke lower level DFD sama dengan jumlah input pada higher level DFD terkaitan.
4. Jumlah
output ke
lower level DFD sama
dengan
jumlah
output pada
higher level DFD terkaitan.
5. Tidak
ada
proses yang hanya
memiliki
output.
6. Tidak
ada
proses yang hanya
memiliki
input (black hole).
7. Sebuah
proses diberi
label/name berupa frasa
kata kerja.
8. Data atau
data flow tidak dapat
mengalir
antar data
store, external entity. Data hanya
bias mengalir
karena ada
proses saja (dari/ke
proses).
9. Data store, Entity, Data Flow diberi
nama frasa
kata benda.
10. Sebuah
composite data flow pada
satu
level dapat di pecah
(split into) ke
dalam komponen
data
flow pada
level berikutnya,
tetapi tidak
ada data
baru yang
ditambahkan
11. Data flow yang mengalir
ke data
store berarti
update (insert, delete atau
change).
12. Data flow mengalir
dari data
store berarti
membaca
atau menggunakan
(retrieve).
Sumber
Gambar dekomposisi fungsional
Gambar level 0 DFD
Gambar level 1 DFD https://4.bp.blogspot.com/
Gambar level n DFD https://1.bp.blogspot.com/
Gambar context diagram https://3.bp.blogspot.com/
Gambar correct DFD
Power
Point Pengantar Teknologi Informasi (Pertemuan 9) oleh : Aloysius Bagas Pradipta Irianto
S.Kom., M.Eng.
